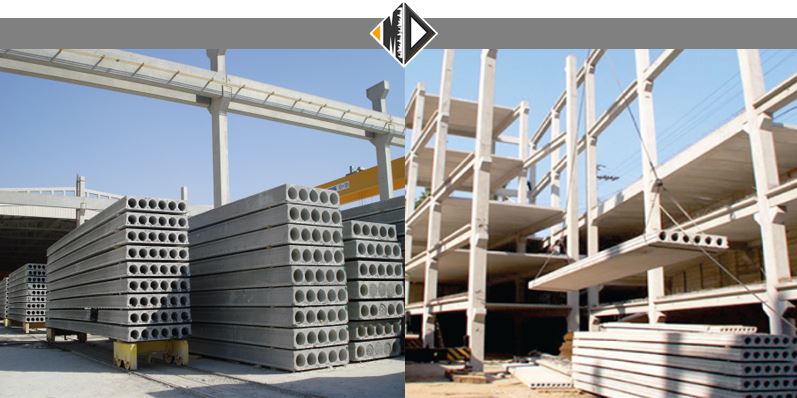

سقف هاي مجوف پيش ساخته يا Hollow Core slabs از سيستم هاي سقف شناخته شده در دنيا ميباشند. اين سقف ها به دو صورت با استفاده از بتن مسلح معمولي و يا بتن مسلح پيش تنيده در كارخانه توليد و به محل اجراي پروژه انتقال داده ميشوند. در مقطع طولي اين سقف ها به منظور كاهش بار مرده سقف حفراتي طولي تعبيه شده است. از مزاياي اين سيستم مشابه ديگر انواع سقف هاي پيش ساخته كاهش زمان اجرا و افزايش سرعت پيشرفت پروژه ميباشد. به منظور اتصال مناسب اين قطعات به يكديگر ضمن تامين كليد برشي لازم است قلاب هاي مناسب تعبيه شده و در محل به طور مناسب بتن ريزي يا گروت ريزي شود.
دال هاي مجوف پيش تنيده ضمن دارا بودن مزيت هايي نظير افزايش طول دهانه باربري يا كاهش ارتفاع مقطع در دهانه هاي مساوي و استفاده بهينه تر از مقطع بتني، داراي ملاحظات اجرايي و كيفي متعددي هستند كه لزوم استفاده از يك تيم متخصص را در زمان توليد اين قطعات، همچنين انتقال و اجراي آنها به كارگاه الزامي مينمايد. از نكات شايان توجه در اجراي سقف هاي مجوف پيش ساخته، اتصال برشي اين قطعات به سيستم باربر جانبي ميباشد و لازم است با تعبيه ميلگردهاي قلابي و انجام محاسبات و كنترل هاي مربوطه طراحي شود. اين سقف ها در مركز تحقيقات ساختمان و مسكن مورد بررسي قرار گرفته و استفاده از آن در محدوده الزامات ارائه شده مجاز است.
الزامات سقف هاي مجوف پيش ساخته پيش تنيده Hollow Core Slabs
1- سقف هاي ساخته شده از دال هاي هالوكور Hollow Core slabs از انواع بتن آرمه معمولي و بتن آرمه پيش تنيده از سيستم هاي شناخته شده در سراسر دنيا بوده و جزو سقف هاي نيمه سنگين تا سنگين محسوب ميشوند.
2- استفاده از اين نوع سقف تنها در ساختمان هاي با اسكلت بتن مسلح مجاز است.
3-بارگذاري ثقلي و لرزه اي سيستم سازه اي حاصله به ترتيب بايد بر اساس آخرين ويرايش مبحث ششم مقررات ملي ساختمان ايران با عنوان بارهاي وارد بر ساختمان و استاندارد 2800 ايران اعمال شود.
4- طراحي، ساخت و اجراي دالهاي هالوكور از نوع بتن آرمه معمولي بايد بر مبناي آخرين ويرايش دستورالعمل طراحي PCI در ضمن( Manual for the Design of Hollow Core Slabs )، نظر گرفتن ضوابط مبحث نهم مقررات ملي ساختمان ايران با عنوان طرح و اجراي ساختمان بتن آرمه انجام شود.
5- بررسي صلبيت ديافراگم سقف هاي هالوكور بايد براساس بند 9 -2 و پيوست شماره 6 استاندارد 2800 ايران صورت گرفته و تمهيدات لازم براي تامين يكپارچگي سقف و صلبيت براساس ضوابط دستورالعمل PCI درنظر گرفته شود.
6- به منظور تامين صلبيت ديافراگم، در صورت استفاده از بتن رويه، رعايت ضخامت حداقل 5 سانتيمتر الزامي است
7- به منظور تامين يكپارچگي سقف، اجراي ميل مهار كافي در محل اتصال پانل هاي سقفي پيش ساخته به يكديگر و اجراي تيرچه در پيرامون بازشوهاي سقفي و همچنين اجراي كلاف هاي پيراموني سقف الزامي است.
8- براي انتقال برش در ناحيه اتصال ديافراگم به سيستم مقاوم در برابر بار جانبي و يا المان هاي مرزي، بايد از ميلگردهايي به صورت قلاب استفاده شود.
9- محدوديت ابعاد بازشوها بايد بر اساس ضوابط مبحث نهم مقررات ملي ساختمان ايران رعايت شود و در هر حال نبايد از يك پنجم طول پانل هالوكور و يك دوم عرض پانل بيشتر باشد.
10-در پلان هاي نامنظم و يا در حالتي كه ابعاد بازشوها در پلان از يك پنجم طول پانل هالوكور و يا يك دوم عرض پانل بزرگتر باشد، لازم است كه يك لايه بتن با ضخامت حداقل پنج سانتيمتر اجرا شود.
11-ضوابط طراحي و اجراي سيستم سقف بتني هالوكور به صورت پيش تنيده بايد براساس آئين نامه 318 ACI و آئين نامه طرح و محاسبه قطعات بتن پيش تنيده موضوع نشريه 250 سازمان مديريت و برنامه ريزي كشور كه بخش الحاقي آئين نامه بتن ايران (آبا) ميباشد، انجام شود.
12- رعايت حداقل رده بتن مصرفي معادل C30 در قطعات بتن آرمه پيش تنيده الزامي است.
13- مقاومت گسيختگي تضمين شده انواع فولادهاي پيش تنيدگي به شرح زير بايد بين 1200 تا 2200 نيوتن بر ميلي متر مربع باشد:
– سيم بدون پوشش تنش زدايي شده
– رشته هفت سيم بدون پوشش تنش زدايي شده يا رشته هايي از آن ميله فولادي پر مقاومت بدون پوشش
14- كنترل نيروي كشش فولادهاي پيش تنيدگي بايد توسط جك هاي كاليبره شده دقيق انجام شود.
15- ساخت دال هاي هالوكور پيش تنيده بايد توسط تيم متخصص آموزش ديده انجام شده و در زمان ساخت نيازمند كنترل كيفيت دقيق ميباشد.
16- محافظت فولادهاي پيش تنيدگي در برابر زنگ زدگي بسيار حايز اهميت بوده و بايد به نحو موثري محافظت شود به هر حال رعايت تمهيدات لازم مطابق با شرايط مختلف اقليمي و محيط هاي خورنده ايران الزامي است.
17- كليه مصالح و اجزاء در اين سيستم اعم از معماري و سازه اي از حيث دوام، زيست محيطي و غيره بايد بر مبناي مقررات ملي ساختمان ايران و يا آئين نامه هاي ملي يا معتبر بين المللي شناخته شده و مورد تأييد بكار گرفته شوند.
18- الزامات مربوط به انرژي بايد مطابق مبحث نوزدهم مقررات ملي ساختمان ايران با عنوان صرفه جويي در مصرف انرژي رعايت شود.
19- رعايت مبحث سوم مقررات ملي ساختمان ايران با عنوان حفاظت ساختمانها در مقابل حريق و همچنين الزامات نشريه شماره 444 مركز تحقيقات ساختمان و مسكن مربوط به مقاومت اجزاي ساختمان در مقابل حريق با در نظر گرفتن ابعاد ساختمان، كاربري و وظيفه عملكردي اجزاء ساختماني الزامي است.
20- صدابندي هوابرد و كوبه اي سقف بين طبقات ميبايست مطابق مبحث هجدهم مقررات ملي ساختمان ايران با عنوان عايق بندي و تنظيم صدا تامين شود.
21-چنانچه مجموعه ضوابط، دستورالعمل و يا آئين نامه در خصوص اين سيستم توسط اين مركز انتشار يابد، شركت هاي توليد كننده، كارفرمايان، مشاوران و پيمانكاران ملزم به رعايت آن ميباشند.
22- اخذ گواهينامه فني براي محصول توليدي، پس از راه اندازي خط توليد كارخانه، از مركز تحقيقات ساختمان و مسكن الزامي است.
منبع: مرکز تحقیقات راه و مسکن
