یکی از پرکاربردترین و بهینه ترین نوع از انواع لرزه گیرها که نقش موثری در میرایی بارهای جانبی و لرزه ای و انتقال بارهای عمودی و چرخشی از روسازه به زیر سازه ایفا می کند پات بیرینگ (بالشتک محفظه ای) است. امروزه به دلیل قابلیت باربری وجابجایی بالا و ابعاد کوچک پات بیرینگ نسبت به نئوپرن ها مورد استقبال قرار گرفته اند.
از میان مزایای زیاد پات بیرینگ ها نسبت به نئوپرن ها می توان به موارد زیر اشاره کرد:
- ضریب اصطکاک سایشی کم
- ابعاد کوچک
- خروج از مرکزیت بسیار پایین در برابر بارهای عمودی و چرخشی
- قابلیت جابجایی نامحدود
- ظرفیت چرخش نامحدود حول محور عمودی
- عدم کاهش چرخش افقی در برابر سیستم هدایت کننده
- سهولت تعویض پذیری
- سهولت تعمیر و نگهداری
- قابلیت خود تراز شوندگی
- سهولت نصب
- دوام بالا
- انتقال نیروی کم در تغییر مکان‌های بزرگی که بین روسازه و زیرسازه پل و یا هر سازه مهندسی ساز ممکن است رخ دهد
- جلوگیری از ایجاد تنش بیش از اندازه در سازه
انواع پات بیرینگ ها:
پات بیرینگ ها انواع مختلفی دارند و می توانند در پل ها، راه آهن و بزرگراه های طبقاتی و ساختمان ها مورد استفاده قرار گیرد.

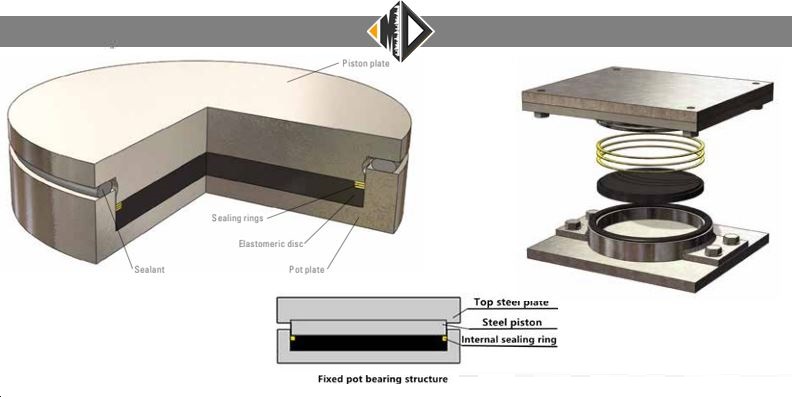

ثابت Fixed:
پات بیرینگ های ثابت، غیر قابل حرکت هستند و می توانند نیروهای افقی را در همه جهات تحمل کنند.

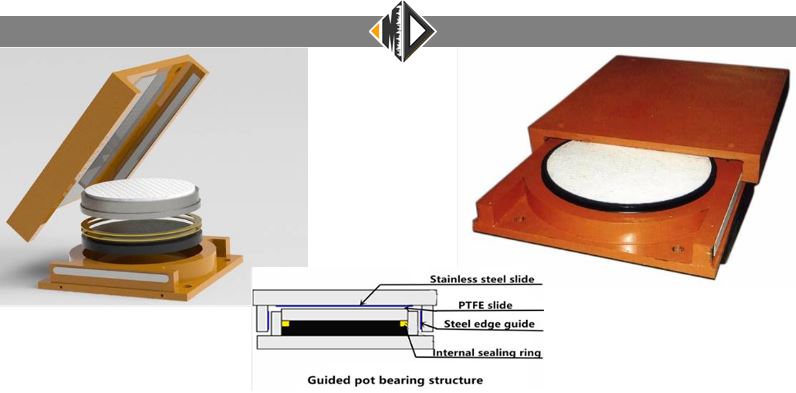

حرکت کننده در یک جهت Guided-sliding:
این نوع از تکیه گاه ها می توانند در یک جهت حرکت کنند و طبیعتاً نیروی افقی عمود برجهت حرکت را تحمل می کنند.

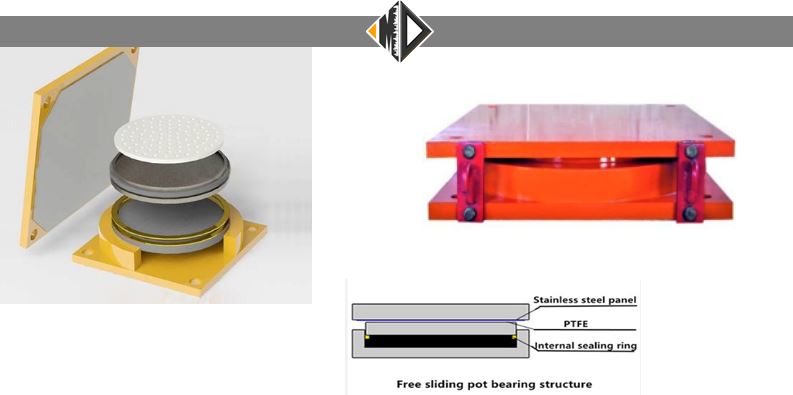

حرکت کننده آزاد Free-sliding:
این نوع از تکیه گاه می توانند در همه جهات حرکت کنند و هیچگونه نیروی افقی را تولید نمی کنند.
مواد تشکیل دهنده پات بیرینگ:
پات بیرینگ ها لایه ای از تفلون (Carbon/PTFE) دارند که صفحه فولادی ضد زنگ مخصوصی بر روی آن می‌لغزد. لاستیک مورد استفاده در ساختار این تکیه گاه لاستیک طبیعی می‌باشد و در مقابل تغییر مکان‌های کوچک بسیار خوب عمل می‌کند.
- اجزای فلزی
- مواد الاستومری
- حلقه های آب بندی
- فولاد ضد زنگ
- اجزای سرخورنده (ورق PTFE و روان کننده)
